| تنظیم زاویه پشتیبانی کننده برش: | 0-35 درجه | ارتفاع مرکز ماشین: | 1140 میلی متر |
|---|---|---|---|
| کنترل فرکانس سرعت حرکت محوری: | 50 ~ 400 mm / r | محدوده پردازش لوله: | Φ159mm - Φ800mm |
| استاندارد: | 404 Not Found | مدل: | HYP219 |
| برجسته: | دستگاه مورب لوله ای,دستگاه مورب آرنج |
||
اتصالات لوله جوشکاری لب به لب Erw و دستگاه بولینگ فولادی بدون درز
کنترل عددی با سرعت بالا و دستگاه غلتکی ابلو

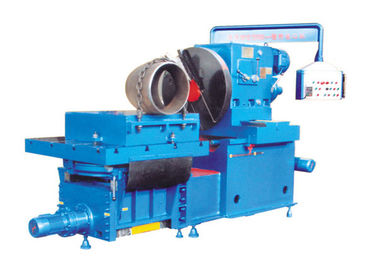

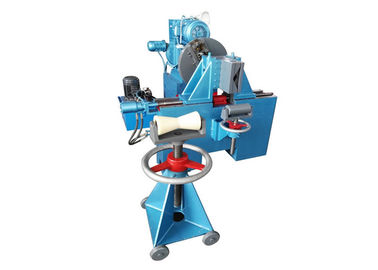

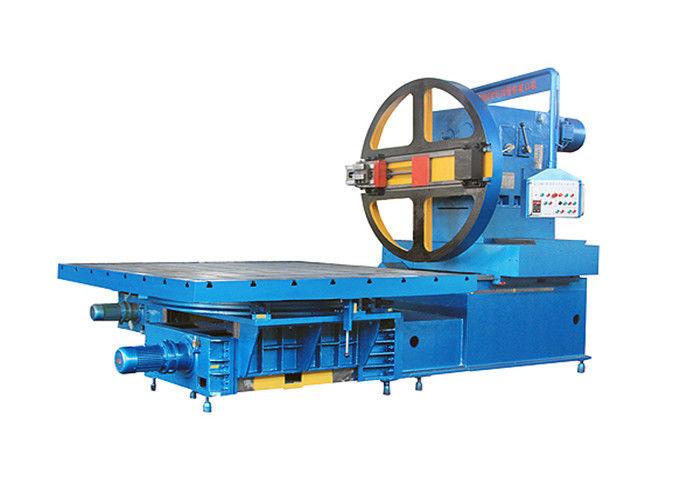

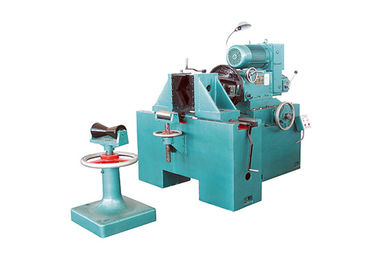

CNC آرنج BEVELING ماشین (PLC)
سرعت انحنا: min 5 دقیقه / مورب لوله (dn200 sch40)
قطر آرنج قابل اجرا: Dn50-400 (Φ 57-426) / dn100-600 (Φ 114-610) / dn200-800 (Φ 219-813) ؛
ضخامت دیواره آرنج قابل اجرا: 4-90 میلی متر ؛6-180 میلی متر
سیستم انتقال: سیستمهای انتقال VF مورب انتهایی که توسط موتور هدایت می شوند در صورت لزوم در دو طرف جلو و عقب دستگاه مورب مجهز می شوند.
1. دستگاه مورب آرنج دارای ویژگی های طراحی منحصر به فرد ، ساختار جمع و جور ، ظاهر زیبا و راحتی کار است.
این یک وسیله ایده آل برای تراش دادن انتهای آرنج فلز راست است.
محصولات پردازش شده توسط دستگاه مطابق با استاندارد مربوط به انحنای آرنج است.
2. این دستگاه به شدت رانندگی می کند ، سریع برش می خورد و کارآمد کار می کند.
این شامل پشتیبانی از برش شناور با ساختار جدید ، گیره قطعه کار به خوبی و کاملاً گرا و دستگاه قفل خوراک هیدرولیک بسیار عالی برای اطمینان از حرکت طبیعی و سریع قطعه کار به جلو / عقب در شیار است ،
برای تأیید درجه صحیح 90 و 180 می تواند دو طرف باشد.
پارامترهای فنی
3. عملکرد تجهیزات
3.1 استفاده از صفحه اصلی مورب (GB707-1988) Q235B جوشکاری ورق فولادی برای متناسب کردن فشار کار
3.2 سر قدرت فرز استفاده از سطح بالایی استاندارد سر قدرت است
3.3 اصلی ایستگاه هیدرولیک کنترل فشار فشار سیلندر روغن مواد ثابت ، فشار را شل نگه دارید.
3.4 مخزن روغن Q235-4mm ورق فولادی جوشکاری مخلوط 0.7M * 0.6M * 0.6M جعبه مخزن روغن مربع مربع یک قطعه مکعب 0.28m3 است ، رسانه های کار L-HM46 روغن هیدرولیک ضد سایش.
3.5 ایستگاه موتور هیدرولیک: 1 مجموعه
پمپ دنده 3.6 1 مجموعه
4. سیستم CNC
بدنه کابینت ساخت ورق JJT را انجام می دهد ، لوازم الکتریکی را کنترل می کند (Star delta start) اجزای با کیفیت سطح بالا داخلی تصویب می شوند ، کنترل PLC با خودکار ، حرکت نقطه ، دستی سه روش کار ، هزینه کار کم ، تمام دکمه تمام چاله روی کابینت کنترل ، کنترل آسان
| قطر لوله قابل اجرا: | DN50-400 (φ60-426 میلی متر) | DN100-600 (φ114-610) | DN200-800 (φ219-813 میلی متر) |
| ضخامت دیواره لوله قابل اجرا: | 4-90 میلی متر | 6-180 میلی متر | 6-180 میلی متر |
| سرعت انحنا: | ≤ 5 دقیقه / لوله مورب (dn200 sch40) | ≤ 5 دقیقه / لوله مورب (dn200 sch40) | ≤ 5 دقیقه / لوله مورب (dn200 sch40) |
| زاویه انحنای استراحت ابزار: | 0 درجه 45 درجه | 0 درجه 45 درجه | 0 درجه 45 درجه |
|
