جزئیات محصول:
پرداخت:
|
| قدرت موتور: | N = 7.5 کیلو وات | سرعت ظرف چاقو: | چهار پرونده 31、59、86、161 دور در دقیقه |
|---|---|---|---|
| پردازش قطر خارج: | 159- 800 میلی متر | پردازش ضخامت دیواره: | 10-180 میلی متر |
| سر زاویه: | 0-37.5 درجه | سفرهای جانبی: | 400 میلی متر |
| تنظیم عرضی: | ± 50 میلی متر | خوراک سریع محوری: | ± 302 میلی متر در دقیقه |
| فرم شیار ماشینکاری می شود: | V ، دو برابر V ، U ، X | قطر برش: | D = 850 میلی متر |
| ارتفاع مرکز دستگاه: | H = 1150 میلی متر | ||
| برجسته: | دستگاه لوله کشی لوله OD800mm,دستگاه لوله کشی لوله OD159mm,دستگاه لوله کشی لوله 7.5KW |
||

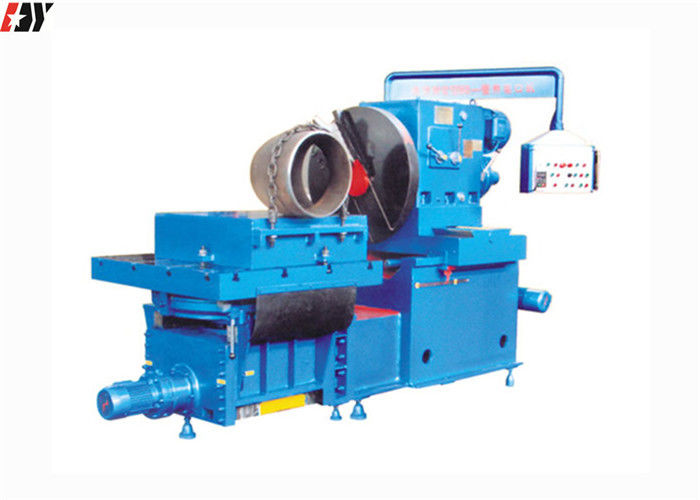

OD159- 800 میلی متر کاملاً اتوماتیک سه نوع دستگاه لوله کشی لوله های سرعت

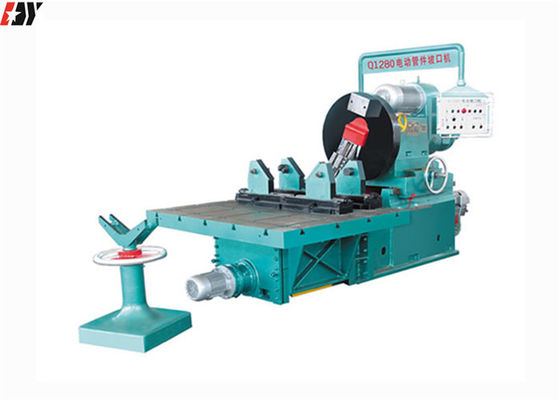

Q1280 - machine دستگاه شیار برقی برای یادگیری انواع مزایای تولید شیار لوله ای است و کاربران نیاز به طراحی مناسب برای قطر 159-800 میلی متر و ضخامت دیواره 10-180 میلی متر لوله پردازش شیار مستقیم دارند.
این دستگاه تجهیزات اصلی برای ماشینکاری شیاری انتهای لوله قبل از جوشکاری لوله است.این دارای قدرت برش قوی و عملکرد آسان است. با دوام. هد قدرت از طریق چرخ دنده سرعت چهار سرعته اسپیندل و سه نوع سرعت تغذیه نگهدارنده ابزار دیفرانسیل را تولید می کند.هد برق مجهز به نگهدارنده سریع و عقب نشینی نگهدارنده ابزار الکتریکی است که می تواند به صورت جداگانه یا همزمان با تغذیه دیفرانسیل استفاده شود. زاویه نصب نگهدارنده ابزار روی صفحه نگهدارنده ابزار از 0 تا 37.5 درجه قابل تنظیم است بدنه تختخواب مجهز به خوراک طولی برقی ، مکانیسم تنظیم تراز دستی افقی ، بدنه تخت و اجزای صفحه پشتیبانی است.تغذیه طولی الکتریکی دارای دو نوع پیشرفت است: سریع به جلو و کار به جلو.این دو سرعت می توانند جداگانه یا همزمان یا معکوس کار کنند. دستگاه قطعه کار صندلی V شکل و براکت دستگاه متصل را برای قرار دادن قطعه کار ، تنظیم بالا و پایین برقی ، تنظیم دستی تنظیم افقی ، بالابرهای سیلندر هیدرولیکی و اتصالات لوله را بست ، حداکثر برش 5 ~ 8 میلی متر است ، که می تواند کیفیت پردازش شیار را تضمین کند.این دستگاه همچنین به یک براکت نورد مجهز شده است ، با استفاده از یک لوله طولانی تر می توان مرکز را به بالا و پایین تراز کرد ؛ اجزای الکتریکی در جعبه برقی مخصوص نصب می شوند و عناصر عامل در جعبه عملکرد معلق نصب می شوند.هر عملکرد دستگاه را می توان روی میز عمل کار کرد.
کنترل عددی با سرعت بالا و دستگاه غلتکی ابلو

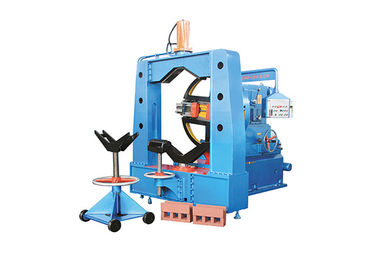

CNC آرنج BEVELING ماشین (PLC)
ویژگی های عملکرد
عملکرد آنلاین: خوب (مطابق با تجهیزات خط تولید)
سرعت انحنا: min 5 دقیقه / مورب لوله (dn200 sch40)
برش اریب: برش لوله با تجهیزات دیگر مانند اره نواری و سپس ماشینکاری هر مورب.
کیفیت اریب: بسیار خوب
کاربرد: برای ماشینکاری لبه های شکل u یا v برای تعداد اتصالات لوله با ضخامت دیواره سنگین
پارامترهای فنی
قطر آرنج قابل اجرا: Dn50-400 (Φ 57-426) / dn100-600 (Φ 114-610) / dn200-800 (Φ 219-813) ؛
ضخامت دیواره آرنج قابل اجرا: 4-90 میلی متر ؛6-180 میلی متر
مواد قابل استفاده: فولاد کربن ، فولاد آلیاژی ، فولاد ضد زنگ و فولاد برودتی ، و غیره.
| پارامتر / مدل | YQ-89 | YQ-168 | YQ-325 | YQ-630 | YQ-820 | YQ-1020 | YQ-1800 |
| قطر چرخش (میلی متر) | 21-89 | 89-168 | 168-325 | 325-630 | 630-820 | 820-1020 | 1020-1800 |
| دور سر برش (دور در دقیقه) | 600 | 350 | 200 | 150 | 100 | 80 | 40 |
| حجم چرخش تغذیه (mm / r) | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 |
