دستگاه اره نواری افقی دو ستونی زاویه دار فلزی میتر

Miter Metal Angle Double Column Sawing Horizontal Band Saw Machine

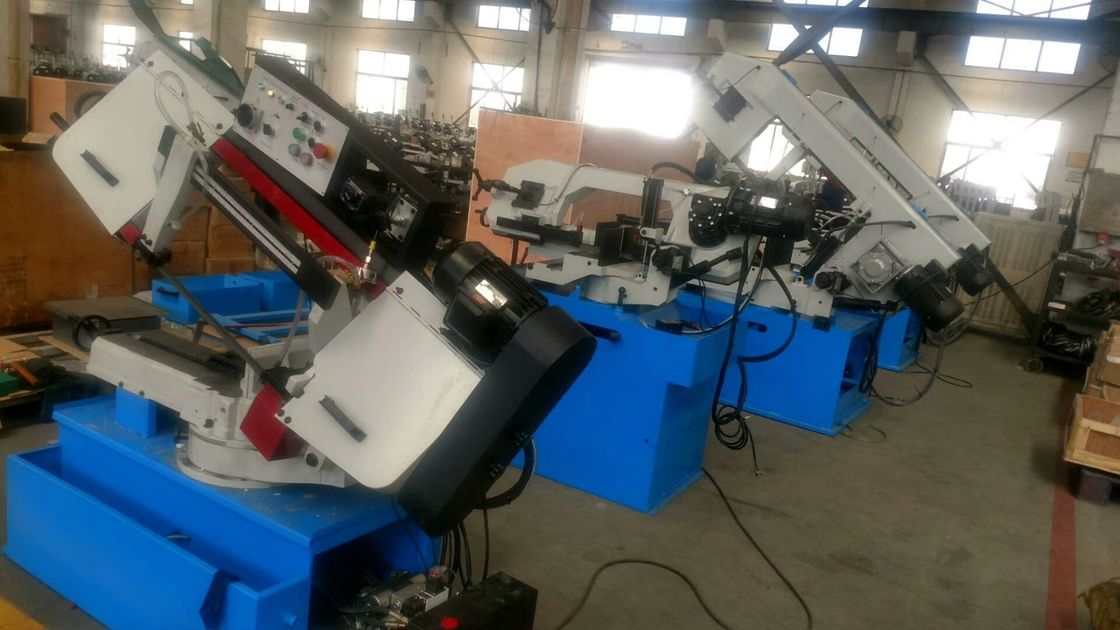

تصویر بزرگ : دستگاه اره نواری افقی دو ستونی زاویه دار فلزی میتر

جزئیات محصول:

محل منبع:	چین
نام تجاری:	HEIYAN
گواهی:	CE/ISO
شماره مدل:	G300

پرداخت:

مقدار حداقل تعداد سفارش:	1 ست
قیمت:	NEGOTIABLE
جزئیات بسته بندی:	دستگاه اره نواری افقی اره برقی نیمه اتوماتیک برش فلزی در مورد پالت یا چوب
زمان تحویل:	7-15 روز
شرایط پرداخت:	L / C ، D / A ، D / P ، T / T ، Western Union
قابلیت ارائه:	50 مجموعه در هر ماه

مخاطب

توضیحات محصول جزئیات

سرعت خط کمربند (متر در دقیقه):	40/60/80	قدرت ژنراتور اصلی (کیلووات):	3
قدرت ژنراتور خنک کننده (کیلووات):	0.09	سبک گیره کار:	هیدرولیک
سبک سفت کردن کمربند اره:	دست	سبک بارگیری:	غلتک اضافی
نام:	دستگاه اره باند اره ای دو ستونی زاویه دار فلزی	گواهی:	CE
برجسته:	دستگاه اره نوار افقی میتر , دستگاه برش اره دو ستون , دستگاه اره نوار افقی اره

دستگاه اره باند اره دو ستونی زاویه ای فلزی میترلی

ساختار اصلی

این ابزار ماشین شامل یک قسمت پایه ، یک قسمت راهنما ، یک سیستم انتقال اصلی ، یک دستگاه کشش اره ، یک سیستم موقعیت یابی تغذیه ، یک سیستم هیدرولیک ، یک سیستم الکتریکی ، یک دستگاه محافظ و یک سیستم خنک کننده است.یک سری اقدامات فرماندهی از طریق همکاری هر قسمت برای تکمیل تغذیه مواد ، موقعیت و اره انجام می شود.

1 بخش پایه

کل پایه یک ساختار جعبه ای شکل است که توسط صفحات فولادی A3 جوش داده شده است.سمت چپ پایه مخزن هیدرولیک و سمت راست مخزن خنک کننده است.پس از جوشکاری پایه ، تحت پیری لرزش قرار می گیرد تا تنش داخلی جوشکاری برطرف شود.

2 جهت گیری

قسمت راهنما به راهنمای تیرآهن و قسمت راهنمای میله اره تقسیم می شود.قسمت راهنمای تیرآهن از یک ستون قطر بزرگ و یک ستون مربع کمکی تشکیل شده است.از طریق سیلندر بالابر ، جهت عملکرد خوراک برش اره و چاقو برش ساخته می شود.طرح مناسب سازه باعث می شود راهنمای اره پایدارتر و دقت آن بیشتر شود.راهنمای اره

از یک جفت بازوی راهنما و یک سر راهنما تشکیل شده است.سر راهنما میله اره را در لبه چرخ اره با میز کار به حالت عمودی درآورده و باعث می شود که مواد برش خورده به صورت عمودی درآید.

3 سیستم انتقال اصلی

سیستم انتقال قدرت اصلی شامل یک گیربکس دنده کرم ، یک چرخ تسمه مثلثی و یک موتور اصلی است.چرخ کرم از مواد برنز قلع ساخته شده است و با استفاده از یک کوره دقیق روی یک صفحه غلتکی دقیق پردازش می شود.پس از دلهره ، کرم در یک چرخ کرم دقیق با سطح سطح بالا و دقت بالا آسیاب می شود.بدنه جعبه چدن HT250 را تصویب می کند ، که با پردازش حالت خسته کننده خاص ، دقت پردازش را تضمین می کند و چرخ کرم دارای طول عمر طولانی است.انتهای خروجی جعبه چرخ کرم به چرخ فعال متصل است و چرخ برده توسط یک میله اره در اطراف لبه چرخانده می شود تا برش چرخشی انجام شود.

4 دستگاه کشش میله اره

این شامل دسته کشش ، صفحه کشش میله Zhangjinsi ، بلوک کشویی کششی ، پیچ تنظیم توخالی و غیره است. با محکم کردن تنظیم سیم میله ، می توان اره را محکم و آرام کرد و جایگزین کرد.همچنین می توان از طریق پیچ های تنظیم توخالی ، رابطه زاویه بین چرخ اره و صفحه تیر را تنظیم کرد.

2.5 سیستم موقعیت یابی خوراک مواد

سیستم موقعیت یابی خوراک از یک بستر خوراک ، یک ریل استوانه ای راهنما ، یک درام و یک دستگاه اره تشکیل شده است.وقتی به داده های تنظیم اره ارسال می شود ، خوراک متوقف شده و اره می شود.سفر خوراک یکبار مصرف: 420 میلی متر ،

6 سیستم هیدرولیک

سیستم هیدرولیک از یک موتور هیدرولیک ، یک پمپ ، یک شیر الکترومغناطیسی ، یک شیر تنظیم کننده سرعت ، یک سیلندر روغن ، یک لوله و یک مخزن سوخت تشکیل شده است.عملیات مورد نیاز از طریق خروجی سیستم الکتریکی تکمیل می شود.

7 سیستم الکتریکی

سیستم الکتریکی از ترانسفورماتورها ، کنتاکتورها ، صفحه های لمسی ، PLC ها ، رله ها ، سوئیچ های مجاورت ، سیم ها و سوئیچ ها تشکیل شده است.با وارد کردن تنظیمات داده و پارامتر در صفحه لمسی و سیستم هیدرولیک ، یک سری نیازهای عمل اره را تکمیل کنید.

8 دستگاه محافظ

دستگاه های محافظ به محافظت ایمنی و حفاظت سیستم الکتریکی تقسیم می شونددستگاه های حفاظتی ایمنی شامل محافظ چرخ اره ، سپر چرخ تسمه و سایر امکانات هستند.این تاسیسات تاسیساتی برای محافظت از ایمنی شخصی هستند و نباید به میل خود تخریب شوند.حفاظت از سیستم الکتریکی شامل محافظت بیش از حد از مدار اصلی ، حفاظت از اضافه بار موتور ، حفاظت از توقف شکست میله اره است.

9 سیستم خنک کننده

سیستم خنک کننده به خنک کننده برش اره ای و خنک کننده روغن هیدرولیک تقسیم می شود.با پمپاژ مایع خنک کننده به داخل خط خنک کننده ، نوار اره خنک می شود و خاک اره شسته می شود تا نرمتر برش داده شود.روغن هیدرولیک توسط روغن هیدرولیکی که از طریق لوله از طریق کولر به عقب برمی گردد و سپس به مخزن سوخت هیدرولیک برمی گردد ، خنک می شود تا دمای روغن ثابت بماند و در حین کار بالا نرود ، تا اطمینان حاصل شود که سیستم هیدرولیک به طور عادی کار می کند و به طور پیوسته

نوع	G300
ظرفیت برش W * H (میلی متر)	90 درجه دور 300
ظرفیت برش W * H (میلی متر)	مربع 300 * 400
	دور 45 درجه 280
	مربع 280 * 280
	دور 60 درجه 280
	مربع 180 * 300
برش بسته بندی W * H (میلی متر)	حداکثر200 * 90
برش بسته بندی W * H (میلی متر)	حداقل100 * 20
اندازه تسمه اره (میلی متر)	3505 * 27 * 0.9
سرعت خط کمربند (متر در دقیقه)	کنترل فرکانس 15-80
قدرت ژنراتور اصلی (کیلووات)	2.2
قدرت ژنراتور هیدرولیک (کیلووات)	0.75
قدرت ژنراتور خنک کننده (کیلووات)	09/0
سبک گیره کار	هیدرولیک
سبک سفت کردن کمربند اره	هیدرولیک
ساختار اصلی trasmit	توربین
سبک بارگیری	غلتک اضافی
حجم مورد روغن (L)	60
حجم مورد آب (L)	40
حداکثر تغذیه تک (میلی متر)	400
ارتفاع میز کار (میلی متر)	650
وزن ماشین (کیلوگرم)	1100
ابعاد بسته بندی (میلی متر) L * M * H	1750 * 2200 * 1450
